Υπερυψωμένα δάπεδα - Ειδικές κατασκευές αντισεισμικής προστασίας του κρίσιμου τεχνολογικού εξοπλισμού

Τα υπερυψωμένα δάπεδα έχουν εφαρμογές στους σύγχρονους ευέλικτους χώρους εργασίας, στις κρίσιμες υποδομές όπως τα Computer Rooms - Data Centers τους χώρους φύλαξης και διαχείρισης των δεδομένων καθώς και στα UPS - Battery Rooms των χώρων υποστήριξης τους με αδιάλειπτη παροχή ενέργειας. Η εύρυθμη λειτουργία των κοινωφελών υπηρεσιών όπως των τηλεπικοινωνιών, των παρόχων ηλεκτρικής ενέργειας, των νοσοκομείων, της πολιτικής προστασίας καθώς και των εταιριών που χρησιμοποιούν cloud υπηρεσίες ή παρέχουν εφαρμογές πληροφορικής σε διάφορα πεδία της οικονομίας επίσης εξαρτάται από την εύρυθμη λειτουργία των κρίσιμων υποδομών που διαθέτουν.

Ποιοι παράγοντες όμως διασφαλίζουν την εύρυθμη λειτουργία των κρίσιμων υποδομών που διαθέτουν υπερυψωμένο δάπεδο στην περίπτωση εκδήλωσης ισχυρής σεισμικής δόνησης στην περιοχή που είναι εγκατεστημένα;

1. Τα τεχνικά χαρακτηριστικά του υπερυψωμένου δαπέδου. Εκτός της αγωγιμότητας, της ηχομόνωσης και της αντοχής στην φωτιά, τα τεχνικά χαρακτηριστικά του υπερυψωμένου δαπέδου αφορούν και την κατηγορία φόρτισης σύμφωνα με DIN EN 12825 σε συνδυασμό με την κατηγορία σεισμικής ασφάλειας σύμφωνα με τον IBC, τα οποία μας απασχολούν στην περίπτωση εκδήλωσης της σεισμικής δόνησης. Μια εξαιρετική ανάλυση των χαρακτηριστικών των δαπέδων μπορείτε να κατεβάσετε σε pdf εδώ.


2. Η επίβλεψη κατά την εγκατάσταση με σκοπό την διατήρηση των τεχνικών χαρακτηριστικών συνολικά του συστήματος του υπερυψωμένου δαπέδου. Ο έλεγχος της πρόσφυσης της κόλλας των υποστυλωμάτων, της διαρροής του αέρα κυρίως σε εφαρμογές down flow κλιματισμού, της διατήρησης της αντοχής σε φορτία ακόμα και στις πλάκες που χρειάστηκε να αφαιρεθεί υλικό, των αντισεισμικών εφαρμογών και ενδεχομένως των αρμών διαστολής.

3. Ο υπολογισμός των φορτίων που θα εγκατασταθούν πάνω στο υπερυψωμένο δάπεδο. Η αντοχή σε φόρτιση του σύμφωνα με DIN EN 12825 υπολογίζεται για στατικά φορτία ανά πλάκα επειδή το υπερυψωμένο δάπεδο δεν αποτελεί μια ομοιόμορφη δομή όπως του δομικού στοιχείου της πλάκας του κτιρίου όπου αναφερόμαστε σε φόρτιση ανά 1m2 . Η τιμή αντοχής σε φόρτιση ανά 1m2 μπορεί να μας παραπλανήσει επειδή στα υπερυψωμένα δάπεδα υπάρχει διάταξη υποστυλωμάτων καννάβου 60x60 cm οπότε αναφερόμαστε μόνο σε τιμή φόρτισης ανά πλάκα υπερυψωμένου δαπέδου επιφάνειας 60x60 cm.

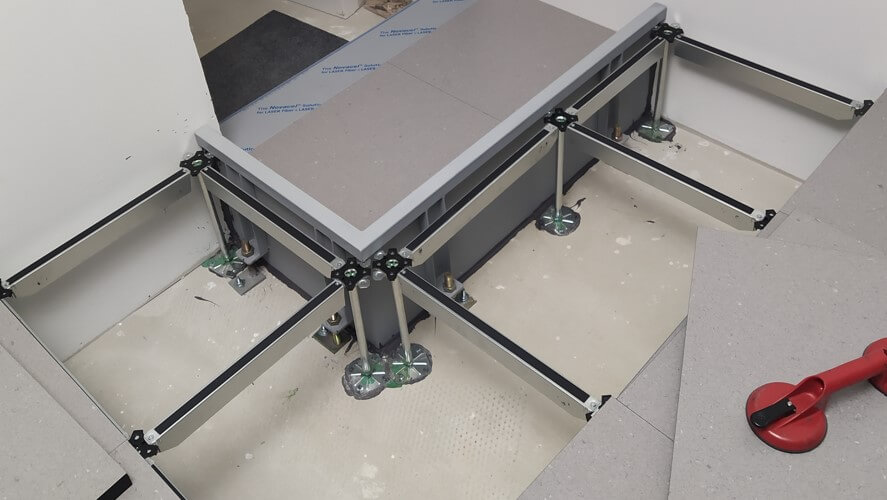

4. Ο υπολογισμός των φορτίων που πρέπει να εγκατασταθούν πάνω σε μεταλλικές βάσεις. Εκτός της αντοχής των πλακών στην θραύση ένα ακόμα στοιχείο που εξετάζεται είναι η σταθερότητα των racks, των A/C, των UPS, των μπαταριών, κ.α. κατά την διάρκεια του σεισμού. Μια ενδιαφέρουσα ανάλυση σεισμικής συμπεριφοράς του υπερυψωμένου δαπέδου και του κρίσιμου εξοπλισμού που φέρει λαμβάνοντας υπόψη της κατακόρυφες εδαφικές μετατοπίσεις μπορείτε να κατεβάσετε εδώ.

5. Η επιλογή κατάλληλου εξοπλισμού Racks και ικριωμάτων μπαταριών. Η στερέωση κάθε εξοπλισμού με ρίσκο να ανατραπεί είναι αυτονόητη στις σεισμογενείς περιοχές, πειραματικές διατάξεις ωστόσο μελετούν την συμπεριφορά και των ίδιων των εξοπλισμών κατά την προσομοίωση του φυσικού φαινομένου του σεισμού. Οι επιταχύνσεις λόγω αδράνειας που έχει ο εξοπλισμός μπορεί να δημιουργήσουν αστοχία στον ίδιο είτε στο hardware που είναι εξοπλισμένος. Μια από τις δοκιμές σε τράπεζα προσομοίωσης ενός ικριώματος μπαταριών είχε αστοχία στην συγκράτηση των μπαταριών που έφερε, μπορείτε να παρακολουθήσετε το video εδώ.

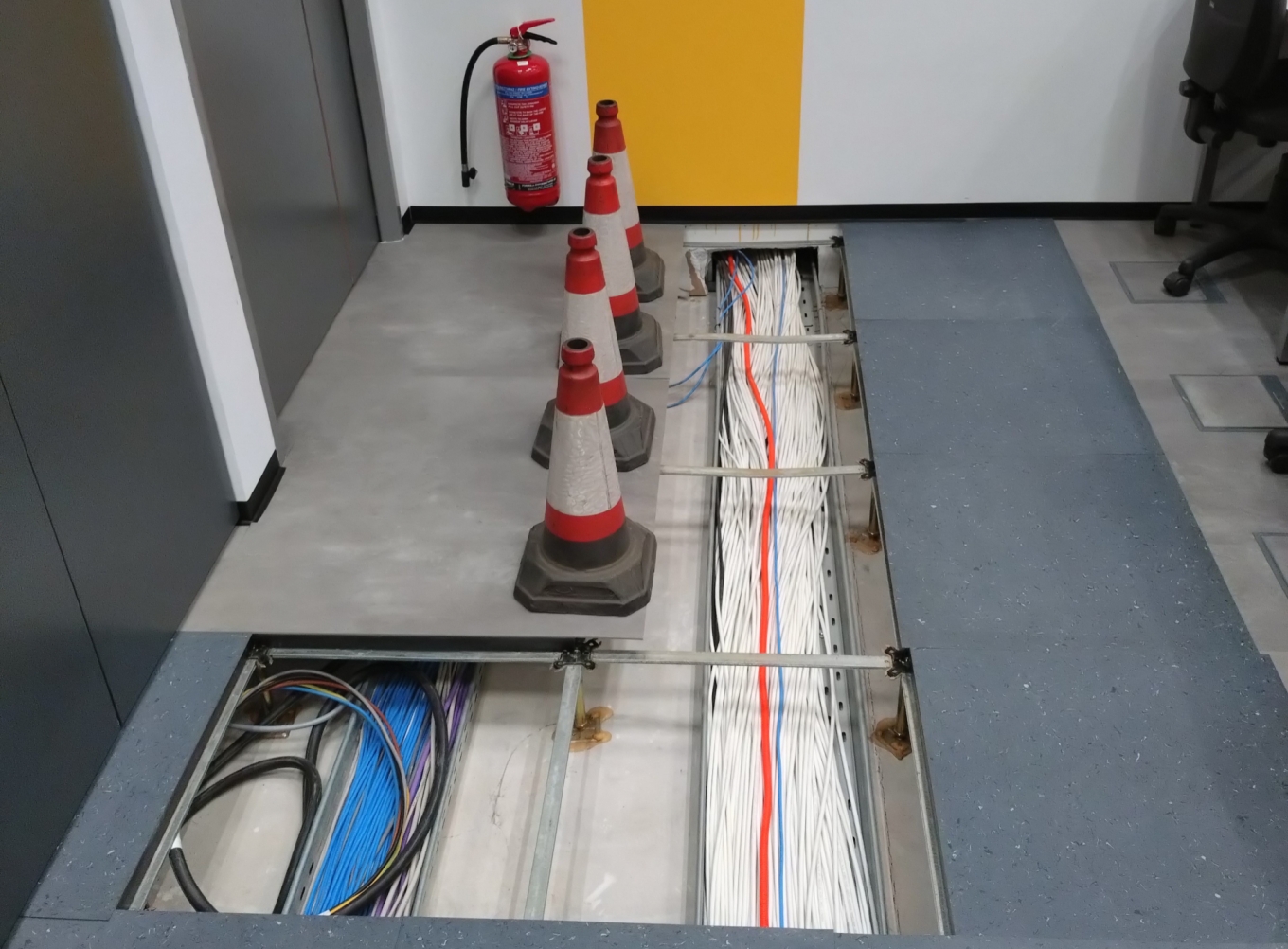

Τα υπερυψωμένα δάπεδα έχουν σχεδιαστεί για να παρέχουν ευκολία στην επίσκεψη των τεχνικών στον χώρο κάτω από τις πλάκες που φιλοξενεί τους ρευματοφόρους αγωγούς, τα UTP καλώδια δεδομένων, το σύστημα πυρόσβεσης – πυρανίχνευσης, του κλιματισμού χρησιμοποιώντας το κατάλληλο εργαλείο για την αφαίρεση των πλακών που εδράζονται πάνω στον μεταλλικό σκελετό. Οι χρήστες του χώρου με υπερυψωμένο δάπεδο το οποίο έχει την πρόβλεψη της κατάλληλης στερέωσης του εξοπλισμού μπορούν να εργάζονται στην υποδομή κάτω από το δάπεδο ή να μετακινούνται πάνω σε αυτό ακόμα και αν είναι ανοιχτές οι πλάκες λόγω εργασιών σε ένα ασφαλές περιβάλλον χωρίς να υπάρχει έκθεση σε κίνδυνο της υγείας τους καθώς και χωρίς να υπάρχει το ρίσκο της αστοχίας του εξοπλισμού που θα είχε ανυπολόγιστες συνέπειες.

Παρουσίαση: Πασχάλης Γ. Δημήτρης, B.Sc.

ΔΕΙΤΕ ΕΔΩ ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ













ΒΙΒΛΙΟΓΡΑΦΙΑ - ΠΗΓΕΣ
· Seismic response analysis for raised access floor and computer equipment systems considering vertical ground motions
Eric James Swanson B.S., Iowa State University, 2008
GR-63-CORE, Telcordia Roadmap to NEBSTM Documents
Issue 7, July 2012 Rev. 01/2017
· EN 12825:2001 ICS 91.060.30 - Raised access floors standard
· ΕΛΟΤ ΤΠ 1501-03-07-08-00:2009
  Εγκαθίδρυση και λειτουργία συστήματος επαγγελματικών προσόντων στην Κύπρο, 2007-2013. Οικοδομική βιομηχανία. Επαγγελματικό πεδίο: «Υπερυψωμένα δάπεδα» (επίπεδο 2) ISBN 978-9963-43-904-1 Βωνιάτης Γιώργος 06/2011
· Τεχνικό Φυλλάδιο: Lindner Raised Floor Systems for Data Centres and Technical Rooms
· Φωτογραφικό Υλικό: www.paschal.gr
