Σκαλωτή οροφή από οπτόπλινθους σε επέκταση κατοικίας στο Λονδίνο
Η επέμβαση είναι μια καινοτόμος επέκταση κατοικίας στο βόρειο Λονδίνο. Οι αρχιτέκτονες αντί της αναμενόμενης γυάλινης κατασκευής επέκτασης, εξέτασαν ως εναλλακτική λύση τις οπτοπλίνθους και τις εγγενείς δυνατότητές τους ως στοιβαζόμενες μονάδες, για να δημιουργήσουν μια γλυπτική, κλιμακωτή μορφή.
Βασική επιδίωξη του σχεδιασμού ήταν η δημιουργία ενός χώρου χωρίς υποστυλώματα. Η υλοποίηση της μελέτης ήταν αποτέλεσμα κατασκευαστικών δοκιμών με τη χρήση πρωτοτύπων. Κλιμακωτές δοκοί, δυο κατευθύνσεων, κομμένες με λέιζερ, έδωσαν την αίσθηση ότι η νέα προσθήκη "ίπταται". Οι οπτόπλινθοι, που αφήνονται εκτεθειμένες μέσα και έξω χρησιμοποιούνται με τρόπο που σέβεται το υπάρχον κτίριο, αποκλίνοντας σαφώς από την παραδοσιακή γλώσσα της ιστορικής αρχιτεκτονικής.
ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: BUREAU DE CHANGE / ΚΑΤΕΡΙΝΑ ΔΙΟΝΥΣΟΠΟΥΛΟΥ, BILLY ΜΑΥΡΟΠΟΥΛΟΣ
-
Second Text:

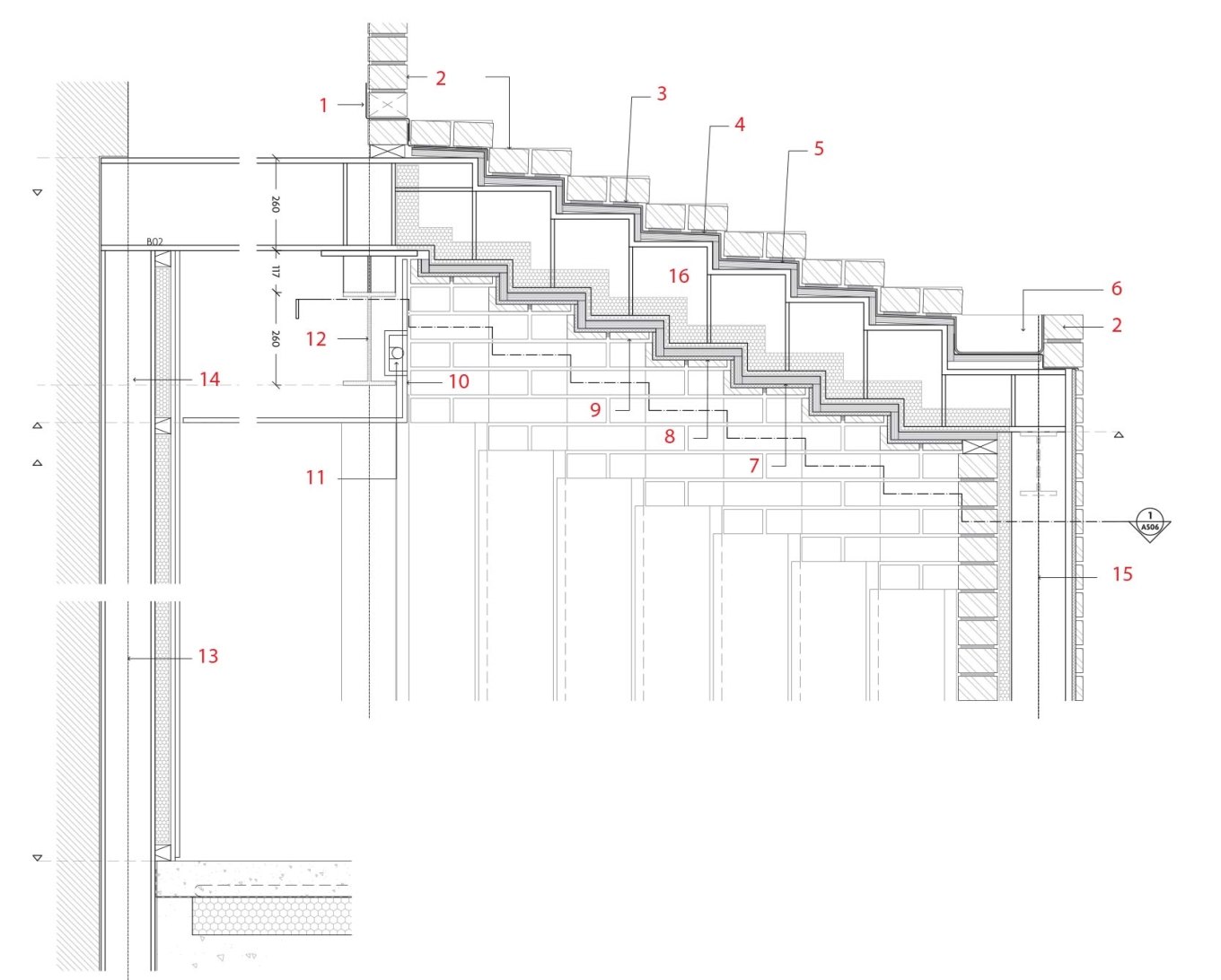

ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΛΕΠΤΟΜΕΡΕΙΑ ΟΡΟΦΗΣ
1. Μεταλλικό έλασμα.
2. Οπτόπλινθος.
3. Κόλλα 8 mm.
4. GRP (glass reinforced plastic) 5 mm.
5. Δομικές πλάκες προσανατολισμένων ξυλοτεμαχιδίων (OSB) 18 mm.
6. Υδρορρόη.
7. Δομικές πλάκες προσανατολισμένων ξυλοτεμαχιδίων (OSB) 22 mm.
8. Υπόστρωμα πλακιδίων (backer board) 10 mm.
9. Λεπτά τούβλα επένδυσης (φλούδα) 20 mm.
10. PB Bulkhead.
11. Εσοχή φωτισμού.
12. Μεταλλική δοκός διατομής H.
13. Υπάρχουσα οπτοπλινθοδομή στον τοίχο πέρα από τη μεταλλική δοκό.
14. Μεταλλικό υποστύλωμα C04.
15. Μεταλλικό υποστύλωμα C03.
16. Μεταλλική δοκός Β02 (σκαλωτή) διατομής Η, ύψους 260 mm.
