Πρόσοψη με κρυφό σύστημα σκίασης σε κατοικία στην Πορτογαλία

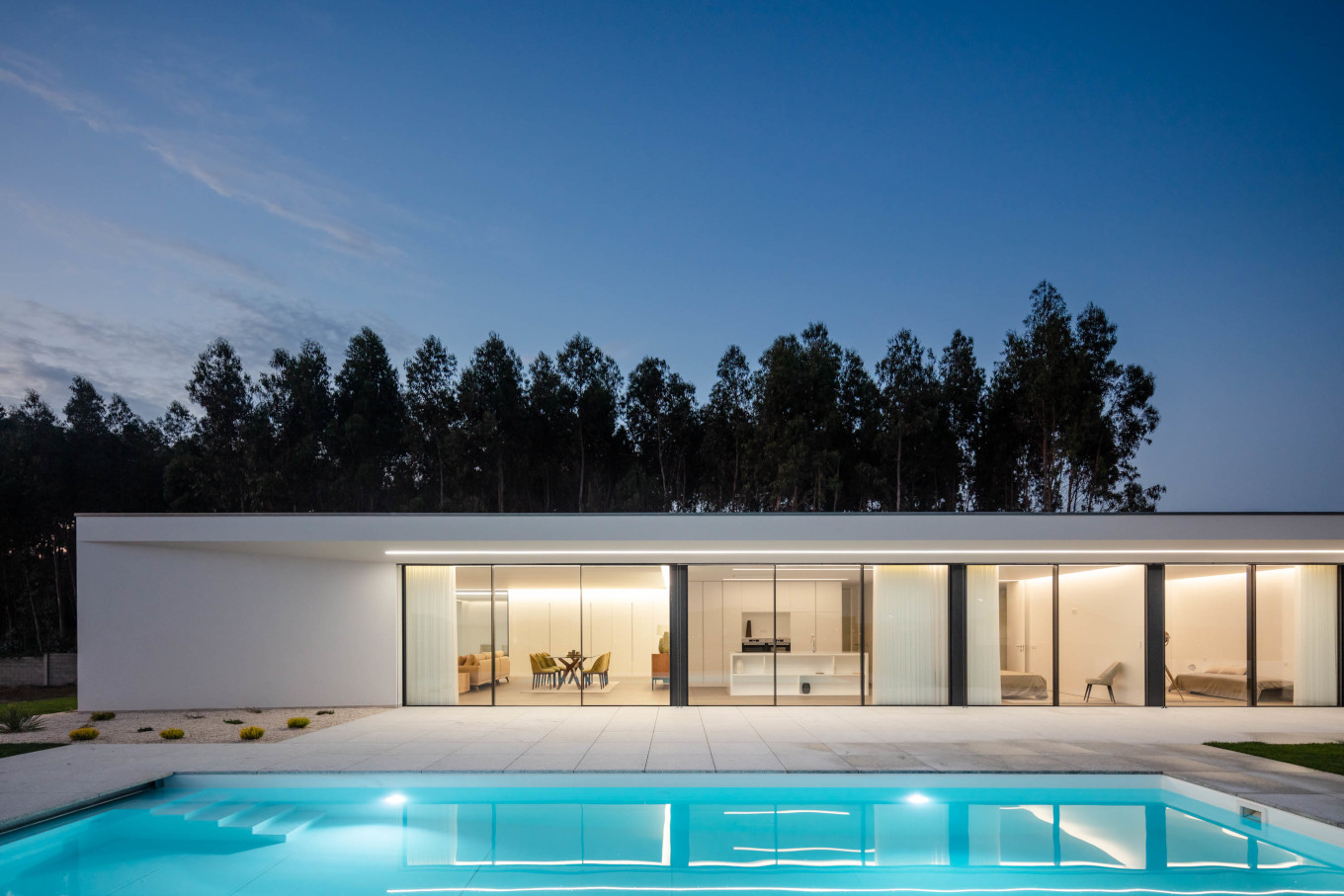

Η κατοικία "Rio Mau 2" βρίσκεται σε μια αγροτική περιοχή στη "Vila do Conde" της βόρειας Πορτογαλίας. Πρόκειται για ένα κτίσμα, το οποίο χαρακτηρίζεται από τη λιτότητα στο σχεδιασμό, με απλούς, λευκούς όγκους και τα μεγάλα ανοίγματα.
Μέσω αυτών των ανοιγμάτων οι εσωτερικοί χώροι εκτείνονται προς τους εξωτερικούς και αγκαλιάζουν τον κήπο και την πισίνα. Η τοποθέτησή τους σε εσοχή επιτρέπει την προστασία των κουφωμάτων και των στοιχείων σκίασης από τον άνεμο, τη βροχή και την ηλιακή ακτινοβολία. Το σύστημα σκίασης αποτελείται από οριζόντιες μεταλλικές περσίδες, τοποθετημένες εξωτερικά των κουφωμάτων ώστε να αποτρέπουν την είσοδο της θερμότητας από τον ήλιο στην κατοικία. Όταν αυτές οι περσίδες αναδιπλώνονται, τότε χωνεύονται πλήρως σε ειδικά διαμορφωμένη εσοχή της οροφής. Το κέλυφος όλου του κτιρίου, σε τοίχους και δώμα διαθέτει εξωτερική θερμομόνωση, η οποία επενδύει τα προκατασκευασμένα και τα επιτόπου χυτεμένα στοιχεία σκυροδέματος, που χρησιμοποιήθηκαν στην κατασκευή.
-
Second Text:
Κατασκευαστική λεπτομέρεια πρόσοψης
1. Ειδικό τεμάχιο επικάλυψης.
2. Σύστημα εξωτερικής θερμομόνωσης με οργανικό επίχρισμα.
3. Δοκός οπλισμένου σκυροδέματος.
4. Σύστημα σκίασης.
5. Κούφωμα αλουμινίου.
6. Δίδυμοι υαλοπίνακες.
7. Πλάκα γρανίτη.
8. Μεμβράνη αποστράγγισης.
9. Σκυρόδεμα ρύσεων (ελαφρομπετόν).
10. Πλάκα σκυροδέματος.
11. Χαλίκι.
12. Σωλήνας αποστράγγισης.
13. Στεγανοποιητική μεμβράνη.
14. Σκυρόδεμα καθαριότητας.
15. Θερμομόνωση απρόσβλητη από την υγρασία.
16. Ξύλινο δάπεδο.
17. Ενδοδαπέδιο σύστημα θέρμανσης νερού.
18. Ελαφροσκυρόδεμα.
19. Κουρτίνα.
20. Φωτισμός φωτοδιόδων (LED).
21. Πλάκα με νευρώσεις.
22. Ψευδοροφή.
23. Στεγανοποιητική μεμβράνη.
24. Βότσαλα.
